Зачехленные поляризованные реле постоянного тока. Описание, характеристики, исполнения, конструктивные данные и чертежи.
Отправить запросКупить реле РПС можно в компании «Техкомплект»: поставляем реле РПС4, РПС5, РПС7 оптом и в розницу. Цену и наличие уточняйте по запросу: укажите полное обозначение исполнения, например РС4.520.350 (реле РПС4), и количество. Доставка по договоренности. Отправить запрос
Назначение: коммутация электрических цепей постоянного тока.
Тип: зачехленные, поляризованные.
Нормативные документы: ГОСТ 16121-86, ТУ ДЕГ0.452.000ТУ.
Температура окружающей среды: от −60 до +70 °C.
Влажность: до 98 % при +35 °C.

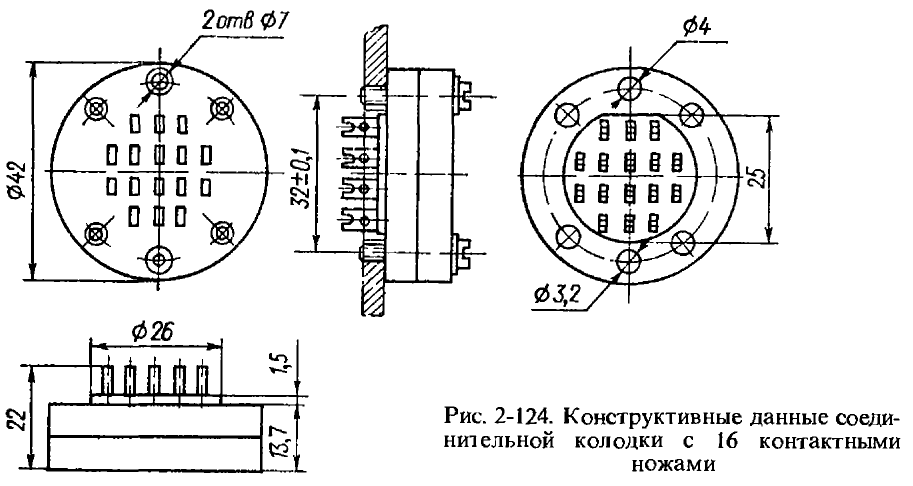

Подключение: через соединительную колодку с 16 контактными ножами.
Описание реле РПС
Реле РПС4, РПС5 и РПС7 зачехленные, поляризованные, предназначены для коммутации электрических цепей постоянного тока. Включение реле в цепь питания и коммутация цепи производятся при помощи соединительной колодки, которая позволяет быстро сменить реле. Реле различаются по регулировке контактных систем:
| Тип реле | Регулировка контактных систем |
|---|---|
| РПС4 | двухпозиционные, двустабильные, нейтральные |
| РПС5 | трехпозиционные, одностабильные |
| РПС7 | двухпозиционные, одностабильные, с преобладанием к правому контакту |
Пример записи реле в конструкторской документации: обозначение РС4.520.350, наименование «Реле РПС4 ДЕГ0.452.000ТУ». В комплект поставки, согласно технической документации, входят реле (1 шт.) и соединительная колодка (1 шт.).
Исполнения реле РПС
РПС4 (1)
- РС4.520.350
РПС5 (17)
- РС4.522.302
- РС4.522.303
- РС4.522.304
- РС4.522.305
- РС4.522.306
- РС4.522.307
- РС4.522.308
- РС4.522.313
- РС4.522.314
- РС4.522.315
- РС4.522.317
- РС4.522.318
- РС4.522.320
- РС4.522.322
- РС4.522.323
- РС4.522.324
- РС4.522.325
РПС7 (5)
- РС4.521.350
- РС4.521.351
- РС4.521.352
- РС4.521.354
- РС4.521.355
Нужного исполнения нет в списке, отправьте запрос.
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Температура окружающей среды | от −60 до +70 °C |
| Циклическое воздействие температур | −60 и +70 °C |
| Повышенная относительная влажность | до 98 % при +35 °C, не более двух суток; повторное пребывание допускается после выдержки в нормальных условиях не менее 12 ч |
| Атмосферное давление | от 130 до 1039·10² Па |
| Синусоидальная вибрация, 5–20 Гц | амплитуда не более 2,5 мм |
| Синусоидальная вибрация, 20–100 Гц | ускорение не более 40 м/с² |
| Синусоидальная вибрация, 100–200 Гц | ускорение не более 25 м/с² |
| Ударная прочность (одиночные удары) | ускорение не более 250 м/с², 9 ударов |
| Ударная прочность (многократные удары) | ускорение не более 40 м/с², 10 000 ударов |
| Постоянно действующие линейные ускорения | не более 250 м/с² |
Реле РПС5 исполнений РС4.522.306, РС4.522.322, РС4.522.323, РС4.522.324 вибропрочны и виброустойчивы только в диапазоне частот от 5 до 100 Гц с ускорением 100 м/с². Ударная устойчивость реле не гарантируется.
Технические характеристики
Ток питания обмоток постоянный.
| Сопротивление изоляции между токоведущими элементами и между ними и корпусом, МОм, не менее | |
|---|---|
| в нормальных климатических условиях (обмотки обесточены) | 100 |
| в условиях повышенной влажности | 10 |
| при максимальной температуре (после выдержки обмоток под рабочим током) | 100 |
| Испытательное переменное напряжение, В | |
|---|---|
| В нормальных условиях: между токоведущими элементами и корпусом, между обмотками и контактами, между обмотками | 500 |
| В нормальных условиях: между контактами | 300 |
| В условиях повышенной влажности: между токоведущими элементами и корпусом, между обмотками и контактами, между обмотками | 300 |
| В условиях повышенной влажности: между контактами | 180 |
Износостойкость и надежность
| Допустимый ток | Напряжение на разомкнутых контактах, В | Вид нагрузки | Суммарное число коммутационных циклов | В том числе при максимальной температуре |
|---|---|---|---|---|
| 0,01–0,2 А* | 6–36 | индуктивная, τ = 0,007 с | 4·10⁶ | 10⁶ |
| 0,01–0,3 А** | 6–36 | активная | 10⁵ | 25·10³ |
Род тока постоянный, частота срабатывания не более 50 Гц. * Только с применением искрогасительного устройства, включенного параллельно контактам. ** Только для исполнения РС4.522.308.
Минимальный срок службы и срок сохраняемости:
| Срок | Условия хранения |
|---|---|
| 12 лет | в отапливаемом хранилище, вмонтированные в защищенную аппаратуру или в комплекте ЗИП |
| 2 года | в неотапливаемых хранилищах в упаковке изготовителя или вмонтированные в аппаратуру в незащищенном объекте |
| 1 год | под навесом в упаковке изготовителя и вмонтированные в аппаратуру в незащищенном объекте |
| 1 год | на открытой площадке, вмонтированные в аппаратуру в незащищенном объекте |

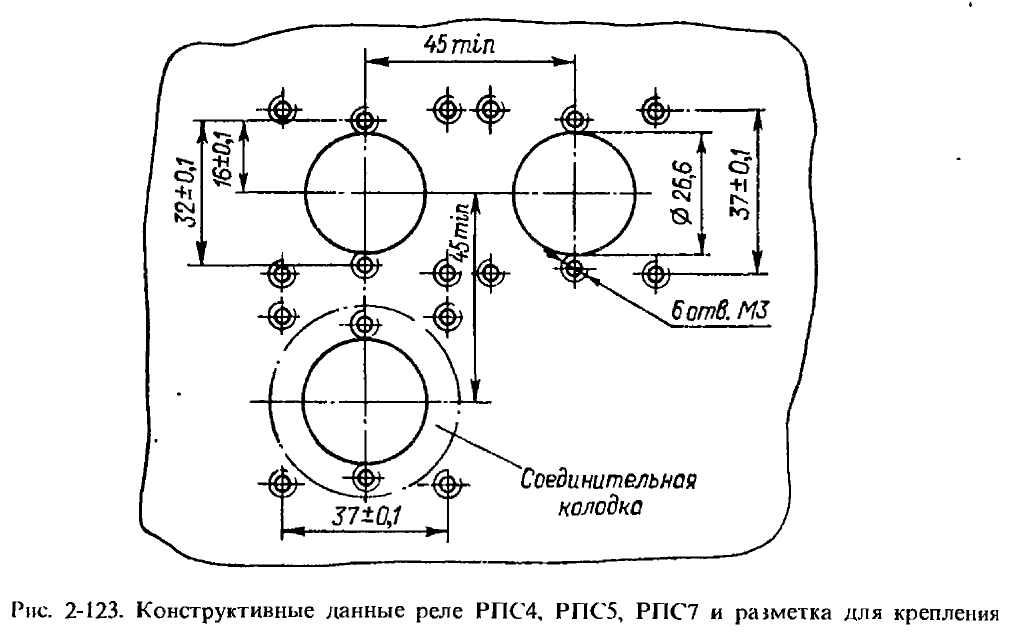

Конструктивные данные

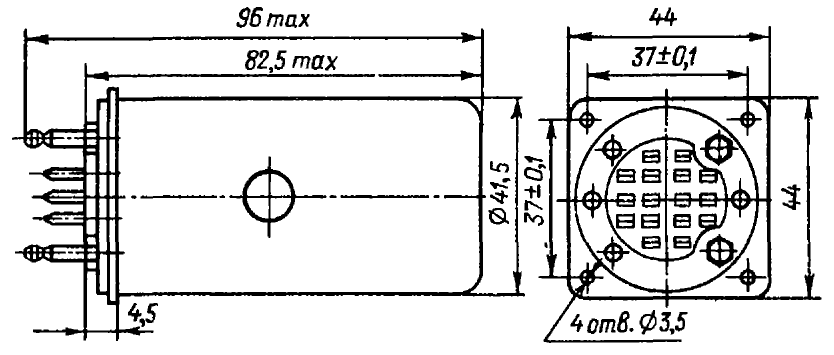

Габаритные размеры реле: длина до 96 мм (корпус до 82,5 мм), фланец 44×44 мм, диаметр корпуса 41,5 мм, крепление четырьмя отверстиями Ø3,5 мм с расстоянием между ними 37±0,1 мм. Реле устанавливается в соединительную колодку с 16 контактными ножами.
