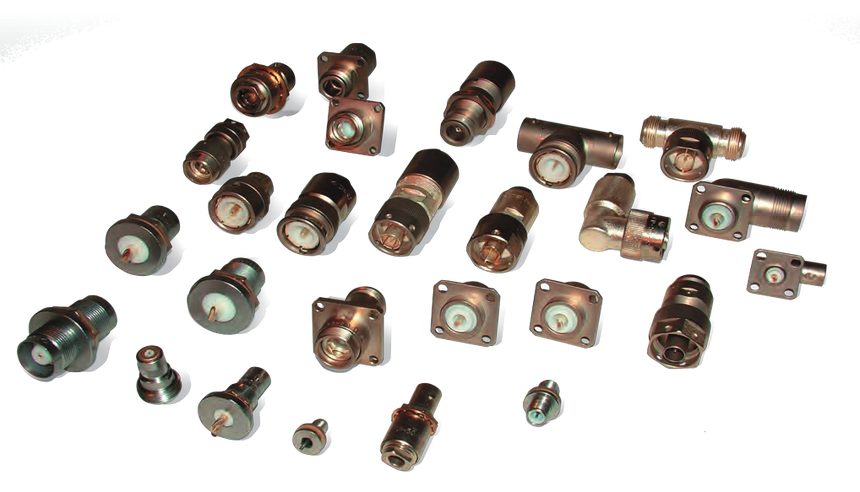

Радиочастотные коаксиальные соединители СР-50, СРГ-50: вилки, розетки, переходы

Купить разъемы СР-50 можно в компании «Техкомплект»: поставляем радиочастотные коаксиальные соединители СР-50, СРГ-50 оптом и в розницу. Цену и наличие уточняйте по запросу: укажите полное обозначение, например СР-50-73ФВ, и количество. Доставка по договоренности. Отправить запрос

Соединители СР-50, СРГ-50 предназначены для электрических цепей радиочастотных трактов. Выпускаются вилки, розетки и переходы: кабельные, приборные и приборно-кабельные, прямые и угловые, а также герметичные (СРГ). По виду соединения они бывают байонетные, врубные и резьбовые. Всего в перечне 358 типов с волновым сопротивлением 50 Ом. Соединители с одинаковыми присоединительными размерами сочленяются между собой.

Технические характеристики

Параметр	Значение
Волновое сопротивление, Ом	50
Рабочее напряжение в нормальных условиях, В (ампл.)	500
Сопротивление контактов штырь–гнездо и корпус–корпус, Ом	0,01
Рабочие температуры, фторопластовая изоляция, °C	от −60 до +155
Рабочие температуры, полиэтиленовая изоляция, °C	от −60 до +85
Повышенная влажность при 35 °C, %	98
Климатическое исполнение	всеклиматическое (В) по ГОСТ В 20.39.404-81

Расшифровка обозначения

СР-50-884ФМВ	пример обозначения
СР	соединитель радиочастотный (СРГ: герметичный)
50	волновое сопротивление, Ом
884	порядковый номер разработки
Ф или П	изоляция: фторопласт или полиэтилен
М	модернизированный вариант соединителя
В	всеклиматическое исполнение по ГОСТ В 20.39.404-81
ОС	особо стабильные

При заказе указывают слово «Вилка», «Розетка» или «Переход», обозначение типоконструкции и обозначение технических условий.

Присоединительные размеры по ГОСТ 20265-83

Номер чертежа	Вид соединения	Размер основного соединения, мм	Верхняя граница диапазона, ГГц
1	Байонетное	16,5	до 10,0
3	Резьбовое	М16×1	до 10,0
4	Резьбовое	М18×1	до 10,0
5	Байонетное	9,5	до 10,0
6	Резьбовое	М12×0,75	10,0
9	Резьбовое	М6×0,75	18,0
10	Резьбовое	М6×0,75	5,0

Соединители с зарубежными присоединительными размерами

Тип разъема	Обозначения

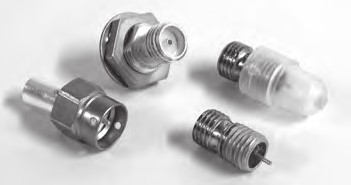

SMA (до 18 ГГц)	СР-50-25ФВ, СР-50-26ФВ, СР-50-475ФВ, СР-50-721ФМВ, СР-50-722ФМВ, СР-50-723ФМВ, СР-50-724ФМВ, СР-50-747ФМВ, СР-50-748ФМВ, СР-50-873ФМВ, СР-50-875ФМВ, СРГ-50-876ФВ, СРГ-50-876ФМВ, СР-50-925ФМВ, СР-50-939ФМВ
N	СР-50-23ФВ, СР-50-24ФВ, СР-50-28ФВ, СРГ-50-884ФМВ
TNC	СР-50-17ФВ, СР-50-18ФВ, СР-50-941ФВ, СР-50-943ФВ, СР-50-959ФВ, СР-50-945ФВ, СР-50-967ФВ

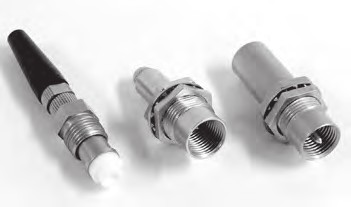

FME (до 3000 МГц)	СР-50-892Ф, СР-50-893Ф, СР-50-894Ф

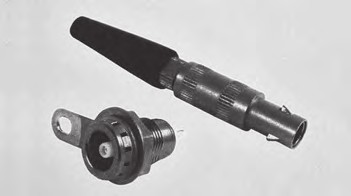

LEMO (до 100 МГц)	СР-50-643Ф, СР-50-644Ф
3,5 мм (СВЧ, до 26 ГГц)	СР-50-960ФМ, СР-50-961ФМ, СР-50-962ФМ, СР-50-963ФМ, СР-50-964ФМ, СР-50-965ФМ
