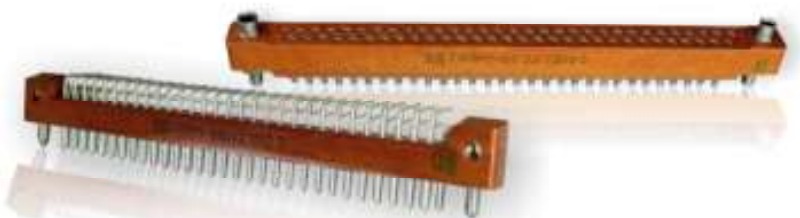

Низкочастотные прямоугольные соединители ГРПМ1: вилки и розетки на 31, 45, 61, 90 и 122 контакта. Описание, расшифровка обозначения, характеристики и размеры.
Отправить запросКупить разъемы ГРПМ можно в компании «Техкомплект»: поставляем соединители ГРПМ1 оптом и в розницу. Цену и наличие уточняйте по запросу: укажите полное обозначение, например вилка ГРПМ1-31ШУ2 или розетка ГРПМ1-61ГП2, и количество. Доставка по договоренности. Отправить запрос
Тип соединителя: электрические низкочастотные прямоугольные малогабаритные, для цепей постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Напряжение и ток: до 250 В (для переменного и импульсного токов амплитудное значение), до 2 А на контакт.
Состав: вилка и розетка.
Исполнение: прямоугольный соединитель врубного сочленения с гиперболоидными гнездами для печатного и объемного монтажа.
Покрытие контактов: контакты Ø1,0 мм, серебро или золото.
Климатическое исполнение: для внутреннего монтажа, всеклиматическое по ГОСТ В 20.39.404-81.
Расшифровка обозначения
Пример: ГРПМ1-31ШУ2. Технические условия ЦСНК.430421.025ТУ.
| Элемент | Значение |
|---|---|
| ГРПМ | тип соединителя |
| 1 | номер разработки |
| 31; 45; 61; 90; 122 | количество контактов в соединителе |
| Ш или Г | тип контакта: Ш — штыревой (вилка), Г — гнездовой (розетка) |
| О, П или У | тип хвостовика: О — для объемного монтажа; П — для прямого монтажа в отверстия печатной платы; У — для углового монтажа в отверстия печатной платы |
| 1 или 2 | покрытие контактов: 1 — золото, 2 — серебро |
Пример записи при заказе: вилка ГРПМ1-31ШУ2 ЦСНК.430421.025ТУ; розетка ГРПМ1-61ГП2 ЦСНК.430421.025ТУ.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление контактов, не более: печать–печать | 0,008 Ом |
| Сопротивление контактов, не более: объем–печать, 31, 45, 61 и 90 контактов | 0,005 Ом |
| Сопротивление контактов, не более: объем–печать, 122 контакта | 0,007 Ом |
| Сопротивление изоляции, не менее | 5000 МОм |
| Рабочий ток на каждый контакт при равномерной нагрузке, не более | 2,0 А |
| Максимальный ток на одиночный контакт при нагрузке остальных контактов 10 % от максимального тока, не более | 2,2 А |
| Максимальное рабочее напряжение (постоянного тока или амплитудное значение) при нормальном атмосферном давлении, не более | 250 В |
| Количество сочленений–расчленений | 1000 |
| Гамма-процентный срок сохраняемости, не более | 25 лет |
Наработка и перегрев контактов
Гамма-процентная наработка соединителя до отказа зависит от его максимальной температуры (максимальная температура равна сумме повышенной рабочей температуры среды и температуры перегрева контактов).
| Наработка до отказа, ч | Максимальная температура соединителя, °C |
|---|---|
| 7 500 | 110 |
| 10 000 | 105 |
| 15 000 | 100 |
| 20 000 | 95 |
| 25 000 | 90 |
| 50 000 | 80 |
| 100 000 | 70 |
| 120 000 | 50 |
| 150 000 | 46 |
| 200 000 | 42 |
| Токовая нагрузка от максимально допустимой по ТУ, % | Температура перегрева контактов Δt, °C |
|---|---|
| 100 | 30 |
| 90 | 26 |
| 80 | 22 |
| 70 | 18 |
| 60 | 14 |
| 50 | 10 |
| 40 | 7 |
| 30 | 5 |
| 20 | 4 |
Температура перегрева контактов не должна превышать 30 °C.
Условия эксплуатации
| Фактор | Значение |
|---|---|
| Синусоидальная вибрация, диапазон частот | 5–4000 Гц |
| Синусоидальная вибрация, амплитуда ускорения | 400 м/с² (40 g) |
| Механический удар одиночного действия, пиковое ускорение | 6000 м/с² (600 g), длительность 0,1–2,0 мс |
| Механический удар многократного действия, пиковое ускорение | 1500 м/с² (150 g), длительность 1–5 мс |
| Линейное ускорение | 1000 м/с² (100 g) |
| Повышенная рабочая температура среды | 85 °C |
| Пониженная предельная температура среды | минус 60 °C |
| Пониженное атмосферное рабочее давление при эксплуатации | 1,33·10⁻⁴ Па (1·10⁻⁶ мм рт. ст.) |
| Пониженное атмосферное давление при авиатранспортировании | 1,2·10⁴ Па (90 мм рт. ст.) |
| Повышенная влажность воздуха при +35 °C | 98 % |
| Соляной (морской) туман, продолжительность | 48 ч |
| Атмосферные конденсированные осадки (иней, роса) | допускаются |
Габаритные и присоединительные размеры
Вилки ГРПМ1-31ШУ1(2), ГРПМ1-45ШУ1(2), ГРПМ1-61ШУ1(2)
| Обозначение | a, мм | a₁, мм | a₂, мм | L max, мм | L₁ min, мм | n | n₁ | n₂ | Масса, г, не более |
|---|---|---|---|---|---|---|---|---|---|
| ГРПМ1-31ШУ1(2) | 68±0,2 | 52,5 | 49 | 78 | 77,6 | 31 | 15 | 14 | 16 |
| ГРПМ1-45ШУ1(2) | 92±0,2 | 77 | 73,5 | 102 | 101,6 | 45 | 22 | 21 | 20 |
| ГРПМ1-61ШУ1(2) | 120±0,2 | 105 | 101,5 | 130 | 129,6 | 61 | 30 | 29 | 26 |
Розетки ГРПМ1-31ГП2, ГРПМ1-45ГП2, ГРПМ1-61ГП2
| Обозначение | a, мм | a₁, мм | a₂, мм | L max, мм | n | n₁ | n₂ | Масса, г, не более |
|---|---|---|---|---|---|---|---|---|
| ГРПМ1-31ГП2 | 68 | 52,5 | 49 | 78 | 31 | 15 | 14 | 20 |
| ГРПМ1-45ГП2 | 92 | 77 | 73,5 | 102 | 45 | 22 | 21 | 24 |
| ГРПМ1-61ГП2 | 120 | 105 | 101,5 | 130 | 61 | 30 | 29 | 32 |
Розетки ГРПМ1-31ГО2, ГРПМ1-45ГО2, ГРПМ1-61ГО2
| Обозначение | a, мм | a₁, мм | L max, мм | L₁, мм | B, мм | Масса, г, не более |
|---|---|---|---|---|---|---|
| ГРПМ1-31ГО2 | 68 | 68±0,2 | 78 | 60⁺⁰,² | 7,8⁺⁰,² | 20 |
| ГРПМ1-45ГО2 | 92 | 92±0,2 | 102 | 84⁺⁰,² | 7,8⁺⁰,² | 24 |
| ГРПМ1-61ГО2 | 120 | 120±0,2 | 130 | 112⁺⁰,² | 7,8⁺⁰,² | 32 |
Соединители на 90 и 122 контакта
| Обозначение | Длина, мм, не более | Масса, г, не более |
|---|---|---|
| Вилка ГРПМ1-90ШУ1(2) | 128,5 | 37 |
| Вилка ГРПМ1-122ШУ1(2) | 128,5 | 50 |
| Розетка ГРПМ1-90ГО2 | 130 | 42 |
| Розетка ГРПМ1-122ГО2 | 130 | 54 |
Размеры для справок. Предельные отклонения размеров между осями двух любых отверстий ±0,1 мм.
Типовые исполнения ГРПМ1
Вилки
- ГРПМ1-31ШУ1(2)
- ГРПМ1-45ШУ1(2)
- ГРПМ1-61ШУ1(2)
- ГРПМ1-90ШУ1(2)
- ГРПМ1-122ШУ1(2)
Розетки
- ГРПМ1-31ГП2
- ГРПМ1-45ГП2
- ГРПМ1-61ГП2
- ГРПМ1-31ГО2
- ГРПМ1-45ГО2
- ГРПМ1-61ГО2
- ГРПМ1-90ГО2
- ГРПМ1-122ГО2
