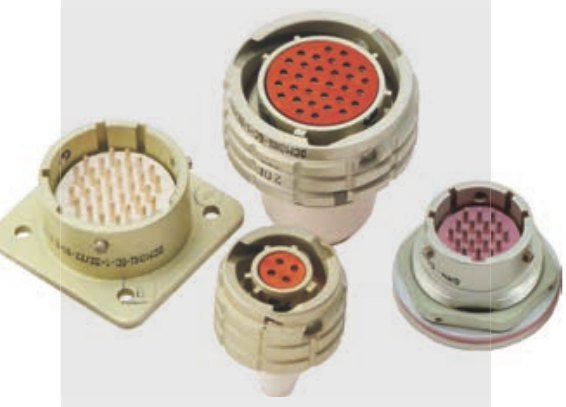

Соединители ОНЦ-БС-1(2), ОНц-БС-1(2)
Цилиндрические низкочастотные электрические соединители (разъемы)
Отправить запрос
Сочленение: байонетное.
Поляризация корпусов: многошпоночная, многопозиционная (от 1 до 20 позиций).
Покрытие контактов: золото (ОНЦ-БС-2, ОНц-БС-2) или серебро (ОНЦ-БС-1, ОНц-БС-1).
Монтаж: внутренний.
Исполнение: всеклиматическое.
Соединители ОНЦ-БС-1(2), ОНц-БС-1(2) предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной розетки, для объемного монтажа. Герметичные приборные вилки ОНц-БС-1(2) — для печатного монтажа.
Соединители имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения. Сочленение соединителей — байонетное.
Вилки изготавливаются без кожуха, розетки — с прямым пластмассовым кожухом.
Покрытие контактов в соединителях: ОНЦ-БС-2, ОНц-БС-2 — золото; ОНЦ-БС-1, ОНц-БС-1 — серебро.
Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении: ОНЦ-БС-1(2) — в соответствии с техническими условиями бР0.364.030ТУ (АШДК.434410.088ТУ); ОНц-БС-1(2) — в соответствии с бР0.364.030ТУ1 (НКЦС.434410.110ТУ).
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Расшифровка обозначения
Структура обозначения: ОНЦ(ц)-БС-1(2)-4/10-В(Р) 1(12) 1(2–20) В
| ОНЦ(ц)-БС | Тип соединителя |
| 1 (2) | Покрытие контактов: 1 — серебро, 2 — золото |
| 4 | Количество контактов |
| 10 | Условный диаметр корпуса |
| В (Р) | Часть соединителя: В — вилка, Р — розетка |
| 1 (12) | Конструктивное исполнение: 1 — приборная вилка без кожуха, 12 — кабельная розетка с кожухом |
| 1 (2–20) | Многопозиционная поляризация корпусов (варианты поляризации см. таблицу 1) |
| В | Всеклиматическое исполнение |
Обозначение соединителей при заказе и в конструкторской документации другой продукции состоит из слова «Вилка» («Розетка»), условного обозначения типоконструкции и обозначения ТУ.
Обозначение эксплуатационных заглушек при заказе состоит из слова «Заглушка», условного обозначения и обозначения ТУ.
Примеры обозначения:
Розетка ОНЦ-БС-2-50/27-Р12-7-В бР0.364.030ТУ (АШДК.434410.088ТУ)
Вилка ОНЦ-БС-1-7/12-В1-1-В бР0.364.030ТУ (АШДК.434410.088ТУ)
Вилка ОНц-БС-1-7/12-В1-1-В бР0.364.030ТУ, бР0.364.030ТУ1 (НКЦС.434410.110ТУ)
Заглушка ЭП-ОНЦ-10 АШДК.434410.088ТУ
Технические характеристики
| Сопротивление контактов, мОм, не более | 5 |
| Сопротивление изоляции в нормальных климатических условиях, МОм, не менее | 1000 |
| Максимальная токовая нагрузка | см. таблицу 1 |
| Максимальное рабочее напряжение (амплитудное значение), В | 250 |
| Скорость утечки воздуха для герметичных вилок при перепаде давления 9,806·104 Па (1 кгс/см2), л/ч, не более | 0,01 |
| Количество сочленений–расчленений | 250 |
| Минимальная наработка соединителей, часов | 15000 |
| Срок сохраняемости, лет | 15 |
Соединители по бР0.364.030ТУ, бР0.364.030ТУ1 устойчивы к воздействию спецфакторов.
Условия эксплуатации
Механические факторы
| Синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение, м/с2 (g) | 200 (20) |
| Механический удар одиночного действия, ускорение, м/с2 (g) | 10000 (1000) |
| Механический удар многократного действия, ускорение, м/с2 (g) | 1500 (150) |
Климатические факторы
| Повышенная рабочая температура среды, °С | 85 |
| Пониженная рабочая температура среды, °С | минус 60 |
| Атмосферное пониженное рабочее давление, Па (мм рт. ст.) | 1,3·10–4 (10–6) |
Таблица 1. Размер корпуса, схема контактов и токовая нагрузка
| Условный размер корпуса | Схема расположения контактов | Количество контактов | Рабочая токовая нагрузка на каждый контакт, А | Максимальная токовая нагрузка, А | Варианты поляризации | ||
|---|---|---|---|---|---|---|---|
| на одиночный контакт | суммарная на соединитель | ОНЦ-БС-1(2) | ОНц-БС-1(2) | ||||
| 10 |  | 4 | 3,7 | 7 | 15 | 1 | 1 |
| 12 |  | 7 | 3,1 | 7 | 22 | 1 | 1 |
| 14 |  | 10 | 3 | 7 | 30 | 1,2,3 | 1,2,3 |
| 18 |  | 19 | 2,1 | 7 | 40 | 1,2,3 | 1,2,3 |
| 22 |  | 32 | 1,8 | 7 | 60 | 1–12 | 1,2,3 |
| 27 |  | 50 | 1,5 | 7 | 75 | 1–20 | 1,2,3 |
Примечание: соединители с условным обозначением поляризации 4–20 — ограниченного применения, изготавливаются по спецзаказу.

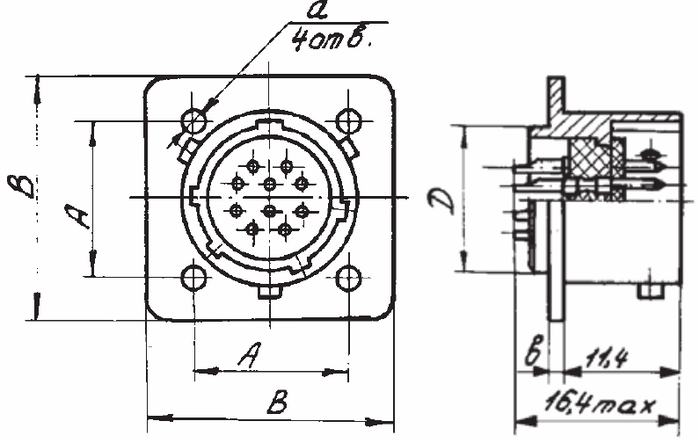

Вилка приборная ОНЦ-БС-1(2)
Размеры в миллиметрах
| Условный размер корпуса | D | A | B | d | b |
|---|---|---|---|---|---|
| 10 | 10 | 11,8 | 20 | 2,2 | 1,4 |
| 12 | 12 | 13,2 | 21 | 2,2 | 1,4 |
| 14 | 14 | 15 | 24 | 2,2 | 1,4 |
| 18 | 18 | 18 | 27 | 2,2 | 1,4 |
| 22 | 22 | 21,5 | 31 | 2,7 | 1,8 |
| 27 | 27 | 26 | 36 | 3,2 | 2 |

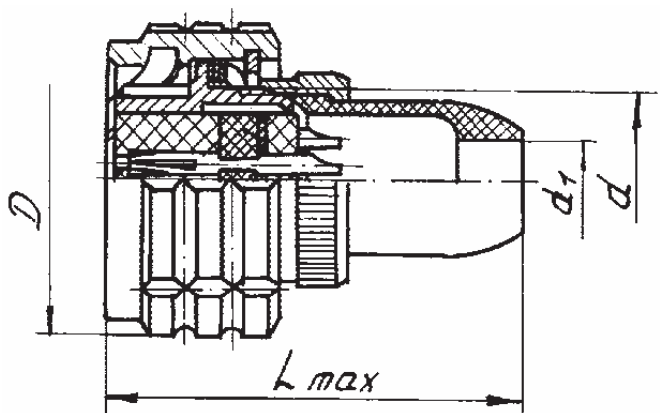

Розетка кабельная ОНЦ-БС-1(2)
Размеры в миллиметрах
| Условный размер корпуса | D | d | d1 | L max |
|---|---|---|---|---|
| 10 | 20,0 | М10×0,75 | 4,5 | 30,0 |
| 12 | 21,0 | М12×0,75 | 6,0 | 31,0 |
| 14 | 24,0 | М14×0,75 | 7,0 | 32,0 |
| 18 | 27,0 | М18×0,75 | 9,2 | 33,0 |
| 22 | 31,0 | М22×0,75 | 11,0 | 34,0 |
| 27 | 36,0 | М27×0,75 | 13,0 | 36,0 |

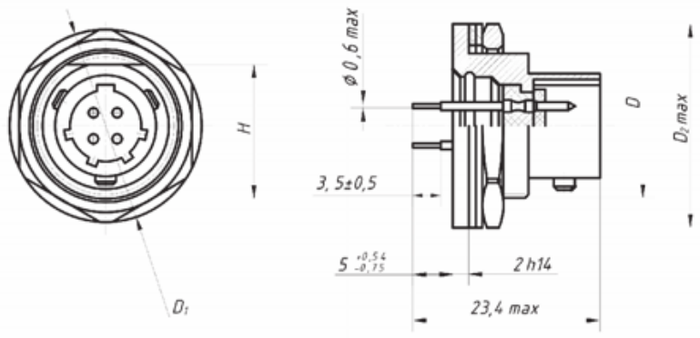

Вилка приборная ОНц-БС-1(2)
Размеры в миллиметрах
| Условный размер корпуса | D | D1 | D2 | H |
|---|---|---|---|---|
| 10 | М18×0,75 | 24,0 | 25,4 | 17,0 |
| 12 | М20×0,75 | 25,0 | 27,8 | 19,0 |
| 14 | М22×0,75 | 28,0 | 31,2 | 21,0 |
| 18 | М24×0,75 | 31,0 | 31,2 | 23,0 |
| 22 | М30×0,75 | 35,0 | 37,0 | 29,0 |
| 27 | М33×0,75 | 40,0 | 41,6 | 32,0 |

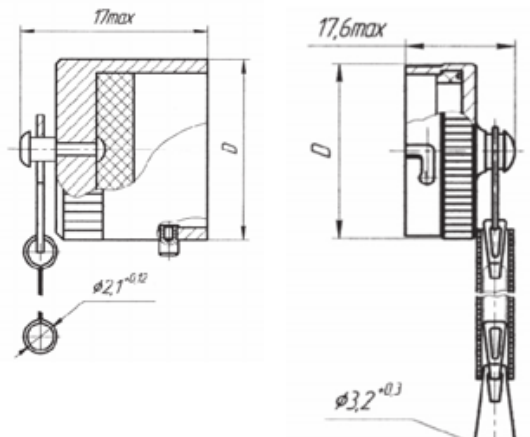

Заглушки эксплуатационные для кабельной и приборной части соединителя
Размеры в миллиметрах
| Условное обозначение (кабельная часть) | D | Условное обозначение (приборная часть) | D1 |
|---|---|---|---|
| ЭК-ОНЦ-10 | 13,3 | ЭП-ОНЦ-10 | 18,2 |
| ЭК-ОНЦ-12 | 14,8 | ЭП-ОНЦ-12 | 20,0 |
| ЭК-ОНЦ-14 | 16,8 | ЭП-ОНЦ-14 | 21,6 |
| ЭК-ОНЦ-18 | 20,0 | ЭП-ОНЦ-18 | 24,8 |
| ЭК-ОНЦ-22 | 24,0 | ЭП-ОНЦ-22 | 28,8 |
| ЭК-ОНЦ-27 | 29,0 | ЭП-ОНЦ-27 | 34,8 |
