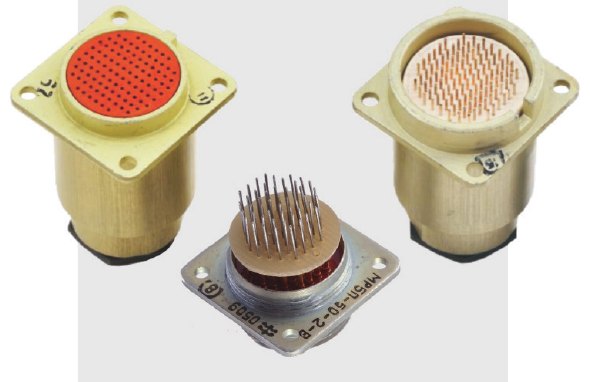

Соединители МР1, МР1Н
Цилиндрические низкочастотные электрические соединители (разъемы)
Отправить запрос
Сочленение: резьбовое или врубное.
Поляризация корпусов: одношпоночная.
Монтаж: внутренний.
Покрытие контактов: серебро или золото.
Исполнение: всеклиматическое (МР1, МР1Н); климатическое УХЛ (МР1-Э, МР1Н-Э).
Соединители МР1, МР1Н предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки под объемный или печатный монтаж и негерметичной кабельной розетки.
Вилки и розетки изготавливаются без кожуха или с кожухом (металлическим или пластмассовым), с токопроводным и нетокопроводным покрытием.
Сочленение вилок с розетками резьбовое или врубное, поляризация корпусов — одношпоночная. Соединители предназначены для внутреннего монтажа.
Всеклиматического исполнения — МР1, МР1Н. Климатического исполнения УХЛ — МР1-Э, МР1Н-Э.
Соединители МР1, МР1Н поставляются по техническим условиям ГЕ0.364.184ТУ (ВП), ГЕ0.364.184ТУ, бР0.364.045ТУ (ОС), АШДК.434410.061ТУ (ОТК).
Соединители МР1-Э, МР1Н-Э поставляются по техническим условиям ГЕ0.364.184ТУ, ГЕ0.364.184ТУ1 (ВП), ГЕ0.364.184ТУ, ГЕ0.364.184ТУ1, ПО.070.052 (ОСМ), АШДК.434410.061ТУ (ОТК).
Расшифровка обозначения
Структура обозначения: МР1 Н – 10 – 1 (2–16) В (–Э)
| МР1 | Тип соединителя |
| Н | Н — только для негерметичной приборной вилки |
| 10 | Количество контактов: см. таблицу 1 |
| 1 (2–16) | Конструктивное исполнение и покрытие контактов: см. таблицу ниже |
| В (–Э) | В — всеклиматическое исполнение (для МР1, МР1Н); –Э — токопроводные корпусные детали (для МР1–Э, МР1Н–Э) |
Конструктивное исполнение и покрытие контактов
| Конструктивное исполнение | Серебро | Золото |
|---|---|---|
| Вилка приборная резьбового сочленения | 1 | 2 |
| Вилка приборная врубного сочленения | 3 | 4 |
| Розетка кабельная резьбового сочленения | 5 | 6 |
| Розетка приборная врубного сочленения | 7 | 8 |
| Вилка приборная резьбового сочленения для печатного монтажа | 9 | 10 |
| Вилка приборная резьбового сочленения для печатного монтажа с токопроводным покрытием корпусных деталей | 11 | 12 |
| Розетка кабельная резьбового сочленения с токопроводным покрытием корпусных деталей | 13 | 14 |
| Вилка приборная резьбового сочленения для объемного монтажа с токопроводным покрытием корпусных деталей | 15 | 16 |
Обозначение соединителей при заказе и в конструкторской документации другой продукции состоит из слова «Вилка» («Розетка»), условного обозначения типоконструкции и обозначения ТУ.
При заказе розетки или вилки с кожухом добавляются слова «с кожухом» (с металлическим) или «с кожухом-2» (с пластмассовым).
Примеры обозначения:
Вилка МР1Н-30-1-В ГЕ0.364.184ТУ
Вилка МР1-19-3-В с кожухом АШДК 434410.061ТУ
Технические характеристики
| Сопротивление контактов, мОм, не более | объемный монтаж — 10; печатный монтаж — 15 |
| Сопротивление изоляции в нормальных климатических условиях, МОм, не менее | 1000 |
| Токовая нагрузка | см. таблицу 1 |
| Температура перегрева контактов, °С, не более | 20 |
| Максимальное рабочее напряжение (амплитудное значение), В | 150 |
| Скорость утечки воздуха для герметичных вилок при перепаде давления 9,806·104 Па (1 кгс/см2), л/ч, не более | 0,1 |
| Количество сочленений–расчленений | 250 |
| Минимальная наработка соединителей, часов | МР1 — 5000; МР1Н — 10000 |
| Срок сохраняемости, лет | МР1, МР1Н — 25; МР1-Э, МР1Н-Э — 15 |
Соединители по ГЕ0.364.184ТУ устойчивы к воздействию спецфакторов.
Условия эксплуатации
Механические факторы
| Синусоидальная вибрация: диапазон частот 1–800 Гц, ускорение, м/с2 (g) | 98,1 (10) |
| Синусоидальная вибрация: диапазон частот 800–5000 Гц, ускорение, м/с2 (g) | 147 (15) |
| Механический удар одиночного действия, ускорение, м/с2 (g) | 1471 (150) |
| Механический удар многократного действия, ускорение, м/с2 (g) | 343 (35) |
Климатические факторы
| Повышенная рабочая температура среды (с учетом перегрева контактов), °С | 105 |
| Пониженная рабочая температура среды, °С | минус 60 |
| Атмосферное пониженное рабочее давление, Па (мм рт. ст.) | 1,3·10–4 (10–6) |
Таблица 1. Размер корпуса, схема контактов и токовая нагрузка
| Условный размер корпуса | Схема расположения контактов | Количество контактов | Токовая нагрузка, А | ||
|---|---|---|---|---|---|
| Рабочий ток на одиночный контакт при равномерной нагрузке | Максимальный ток на одиночный контакт при 10% от максимального тока нагрузки на остальные контакты | Суммарная на соединитель | |||
| 10 |  | 10 | 0,5 | 3 | 5 |
| 12 |  | 19 | 0,5 | 3 | 9,5 |
| 14 |  | 30 | 0,5 | 3 | 15 |
| 18 |  | 50 | 0,5 | 3 | 25 |
| 22 |  | 76 | 0,5 | 3 | 38 |
| 27 |  | 102 | 0,5 | 3 | 51 |

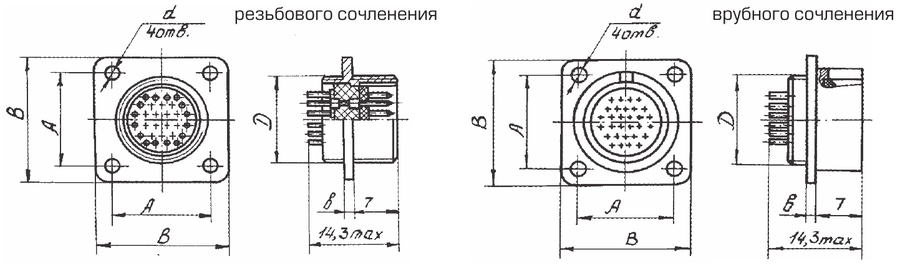

Вилка приборная без кожуха
Размеры в миллиметрах
| Условный размер корпуса | D | d | A | B | b |
|---|---|---|---|---|---|
| 10 | М10×0,75 | 2,2 | 11,8 | 16,5 | 1,4 |
| 12 | М12×0,75 | 2,2 | 13,2 | 18,0 | 1,4 |
| 14 | М14×0,75 | 2,2 | 15,0 | 20,0 | 1,4 |
| 18 | М18×0,75 | 2,2 | 18,0 | 24,0 | 1,4 |
| 22 | М22×0,75 | 2,7 | 21,5 | 28,0 | 1,8 |
| 27 | М27×0,75 | 3,2 | 26,0 | 33,0 | 2,0 |

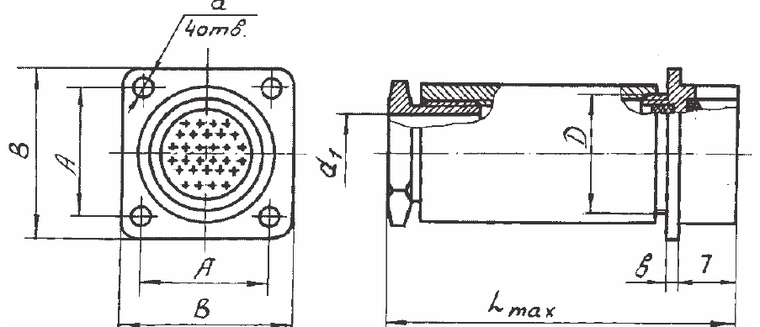

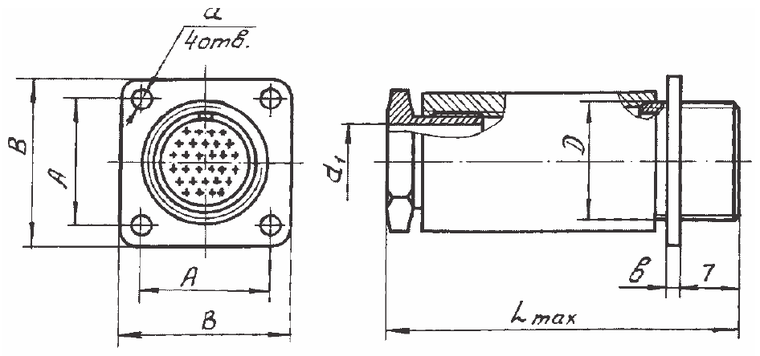

Вилка приборная резьбового и врубного сочленения с кожухом
Размеры в миллиметрах
| Условный размер корпуса | D | d | d1 | A | B | b | L max |
|---|---|---|---|---|---|---|---|
| 10 | М10×0,75 | 2,2 | 6,0 | 11,8 | 16,5 | 1,4 | 36,0 |
| 12 | М12×0,75 | 2,2 | 8,0 | 13,2 | 18,0 | 1,4 | 38,0 |
| 14 | М14×0,75 | 2,2 | 9,0 | 15,0 | 20,0 | 1,4 | 41,0 |
| 18 | М18×0,75 | 2,2 | 11,0 | 18,0 | 24,0 | 1,4 | 43,0 |
| 22 | М22×0,75 | 2,7 | 13,0 | 21,5 | 28,0 | 1,8 | 45,0 |
| 27 | М27×0,75 | 3,2 | 16,0 | 26,0 | 33,0 | 2,0 | 48,0 |

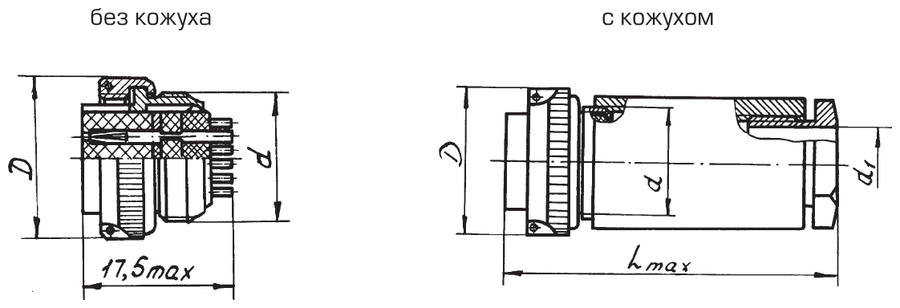

Розетка кабельная резьбового сочленения
Размеры в миллиметрах
| Условный размер корпуса | D | d | d1 | L max |
|---|---|---|---|---|
| 10 | 14,0 | М10×0,75 | 6,0 | 36,0 |
| 12 | 16,0 | М12×0,75 | 8,0 | 38,0 |
| 14 | 18,0 | М14×0,75 | 9,0 | 41,0 |
| 18 | 22,5 | М18×0,75 | 11,0 | 43,0 |
| 22 | 26,5 | М22×0,75 | 13,0 | 45,0 |
| 27 | 31,5 | М27×0,75 | 16,0 | 48,0 |

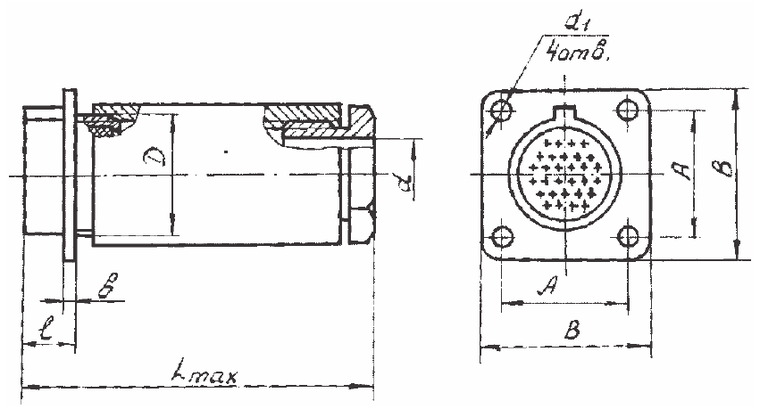

Розетка приборная врубного сочленения без кожуха и с кожухом
Размеры в миллиметрах
| Условный размер корпуса | D | d | d1 | A | B | b | L | L max |
|---|---|---|---|---|---|---|---|---|
| 10 | М10×0,75 | 6,0 | 2,2 | 11,8 | 16,5 | 1,4 | 5,9 | 36,0 |
| 12 | М12×0,75 | 8,0 | 2,2 | 13,2 | 18,0 | 1,4 | 5,9 | 38,0 |
| 14 | М14×0,75 | 9,0 | 2,2 | 15,0 | 20,0 | 1,4 | 5,9 | 41,0 |
| 18 | М18×0,75 | 11,0 | 2,2 | 18,0 | 24,0 | 1,4 | 5,9 | 43,0 |
| 22 | М22×0,75 | 13,0 | 2,7 | 21,5 | 28,0 | 1,8 | 6,3 | 45,0 |
| 27 | М27×0,75 | 16,0 | 3,2 | 26,0 | 33,0 | 2,0 | 6,5 | 48,0 |

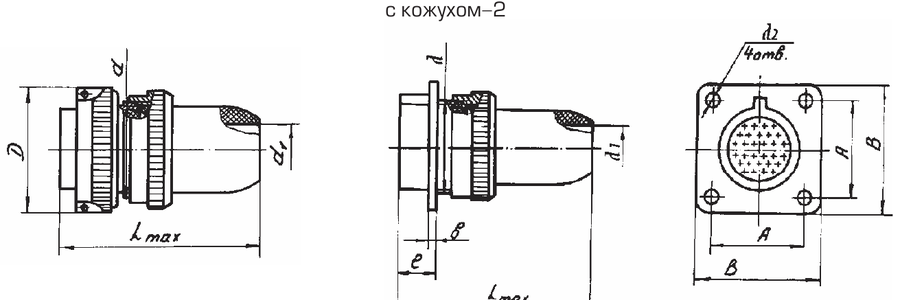

Розетка кабельная и розетка приборная резьбового сочленения (с кожухом-2)
Размеры в миллиметрах
| Условный размер корпуса | d | D | d1 | d2 | A | B | b | l | L max |
|---|---|---|---|---|---|---|---|---|---|
| 10 | М10×0,75 | 14,0 | 4,5 | 2,2 | 11,8 | 16,5 | 1,4 | 5,9 | 29,0 |
| 12 | М12×0,75 | 16,0 | 6,0 | 2,2 | 13,2 | 18,0 | 1,4 | 5,9 | 30,0 |
| 14 | М14×0,75 | 18,0 | 7,0 | 2,2 | 15,0 | 20,0 | 1,4 | 5,9 | 31,0 |
| 18 | М18×0,75 | 22,5 | 9,2 | 2,2 | 18,0 | 24,0 | 1,4 | 5,9 | 32,0 |
| 22 | М22×0,75 | 26,5 | 11,0 | 2,7 | 21,5 | 28,0 | 1,8 | 6,3 | 33,0 |
| 27 | М27×0,75 | 31,5 | 13,0 | 3,2 | 26,0 | 33,0 | 2,0 | 6,5 | 34,0 |

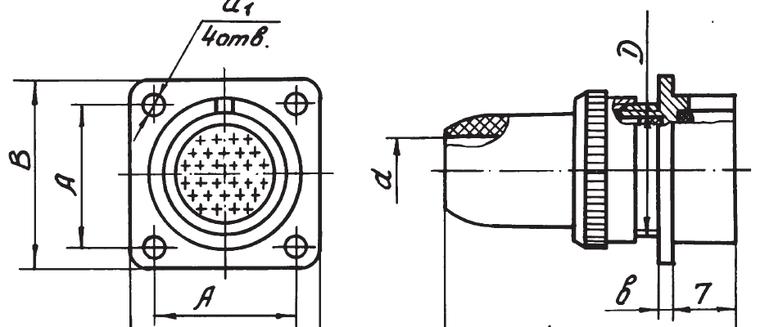

Вилка приборная резьбового и врубного сочленения с кожухом-2
Размеры в миллиметрах
| Условный размер корпуса | D | d | d1 | A | B | b | L max |
|---|---|---|---|---|---|---|---|
| 10 | М10×0,75 | 4,5 | 2,2 | 11,8 | 16,5 | 1,4 | 29,0 |
| 12 | М12×0,75 | 6,0 | 2,2 | 13,2 | 18,0 | 1,4 | 30,0 |
| 14 | М14×0,75 | 7,0 | 2,2 | 15,0 | 20,0 | 1,4 | 31,0 |
| 18 | М18×0,75 | 9,2 | 2,2 | 18,0 | 24,0 | 1,4 | 32,0 |
| 22 | М22×0,75 | 11,0 | 2,7 | 21,5 | 28,0 | 1,8 | 33,0 |
| 27 | М27×0,75 | 13,0 | 3,2 | 26,0 | 33,0 | 2,0 | 34,0 |

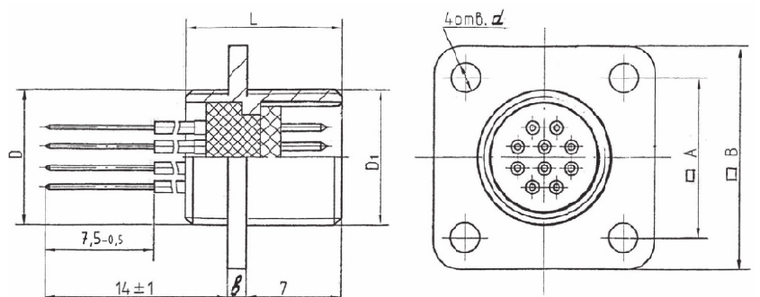

Вилка приборная резьбового сочленения для печатного монтажа
Размеры в миллиметрах
| Условный размер корпуса | D | d | A | B | b | L |
|---|---|---|---|---|---|---|
| 10 | М10×0,75 | 2,2 | 11,8 | 16,5 | 1,4 | 11,5 |
| 12 | М12×0,75 | 2,2 | 13,2 | 18,0 | 1,4 | 11,5 |
| 14 | М14×0,75 | 2,2 | 15,0 | 20,0 | 1,4 | 11,5 |
| 18 | М18×0,75 | 2,2 | 18,0 | 24,0 | 1,4 | 11,5 |
| 22 | М22×0,75 | 2,7 | 21,5 | 28,0 | 1,8 | 12,0 |
| 27 | М27×0,75 | 3,2 | 26,0 | 33,0 | 2,0 | 12,0 |
Схемы расположения отверстий на печатных платах для вилок с контактами для печатного монтажа
Для вилок МР1, МР1Н. Схемы для 10, 19, 30 и 50 контактов:

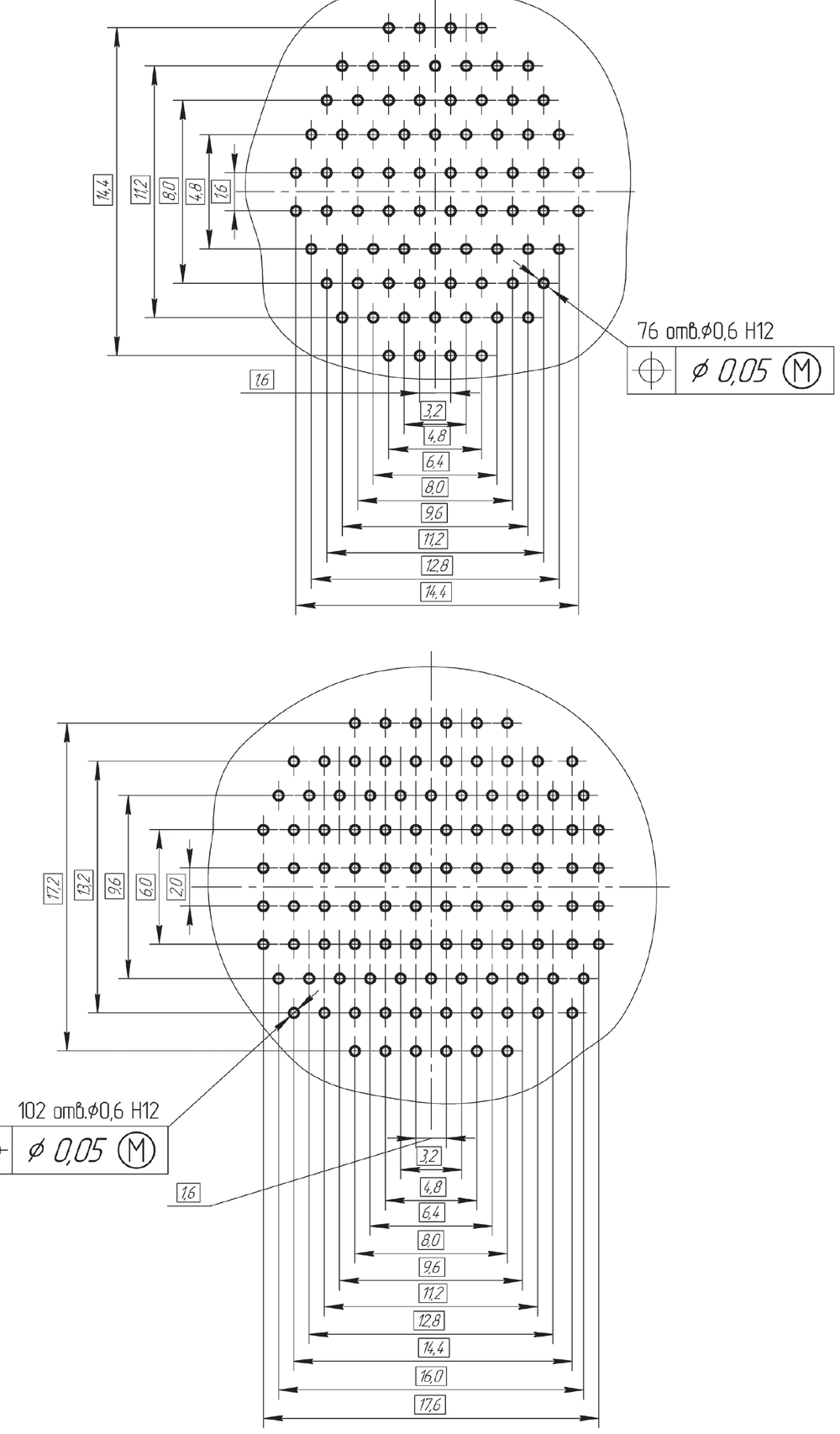

Схемы для 76 и 102 контактов:
